Влияние диаметра проволоки на жесткость и ресурс сетки

14.02.2026

Механические характеристики сварной сетки определяет диаметр проволоки или стержневой арматуры, из которой она сварена. Диаметр обусловливает жесткость, несущую способность, устойчивость к деформациям и ресурс эксплуатации сварных сеток.

Свойства сварной сетки их зависимость от диаметра проволоки

На заводе - производителе сеток при планировании диаметров вопрос стоит не о металлоемкости, а об эксплуатационных параметрах метизов.

Диаметр и жесткость при изгибе

Жесткость сварной сетки это ее сопротивление изгибающим нагрузкам изменить форму и деформировать. Это свойство металлические сварные сетчатые карты или рулоны проявляют как армирование внутри ж/бетонных элементов (панель, балка). В результате металлическое армирование наделяет жесткостью ж/бетонный элемент, поэтому это свойство много значит при бетонировании.

Для круглого сечения проволоки или стержня жесткость при изгибе пропорциональна d4 (в четвертой степени). Как эта взаимосвязь отражается на жесткости?

Если брать проволоку с диаметром на 20 % больше, то ее жесткость при изгибе увеличится примерно на 100 %.
Если увеличить диаметр в 2 раза, то проволока станет жестче в 16 раз.

Практическое значение

сетка и ее пример работы с малыми нагрузками

Проволока в структуре сетки работает с разными нагрузками и то, как она с ними справится зависит от ее жесткости. Она работает:

между сварными соединениями на изгиб;
всей площадью сетчатого полотна при распределении нагрузки;
на точечное продавливание, например под опорами, в местах опирания плит.

С увеличением сечения и жесткости проволоки:

меньше прогиб при равной весовой нагрузке;
более стабильная реакция на локальные нагрузки;
уменьшается вероятность образования пластических зон в сварных соединениях.

Для армирования бетонных полов, стяжек, дорожных покрытий берут толщину 2,8 - 5 мм. Для железобетонных конструкций с высокой несущей нагрузкой 6 - 12 м и выше.

Диаметр и несущая способность

Несущая способность сварной сетки это нагрузка, которую она может принять и распространить на бетонный элемент без разрушений и остаточных деформаций.

Для проволоки (стержня) несущая способность при растягивающих нагрузках зависит от площади сечения. Ее считают по формуле: F = e * A, где F это сила (Н или кгс), е - предел прочности (МПа или Н/мм кв.), А - площадь сечения проволоки (мм кв.).

То есть несущая способность зависит от площади сечения проволоки.

А так как А = 3,14 * d2 / 4, то при увеличении обхвата в 2 раза, площадь сечения увеличится в 4 раза.

Поэтому с увеличением площади сечения пропорционально растет нагрузка на растяжение, которую может принять проволока.

В структуре сварной сетки

Как увеличение толщины стержней влияет на работу сварной сетки, с учетом того, что нагрузки в ней распространяются по поперечным и продольным направлениям?

Растет несущая способность плоских или рулонных сетчатых полотен.
Уменьшает остаточные напряжения в сварных точках.
Запас прочности компенсирует восприятие неравномерных нагрузок.

При расчете плотности армирования наряду с диаметром рассчитывают шаг стержней (размер ячеек). Если шаг большой, то рабочие нагрузки распределяются на меньшее число стержней, что снижает несущую способность сетчатого полотна.

Зависимость прочности сварных точек от диаметра

Пересечения стержней сваривают точечной сваркой. Эти соединения критические элементы и от них ожидается прочность. Прочность сварных точек определяют:

зоной контакта;
глубиной проплавления.

Чем больше сечение стержней, тем:

больше усилие на срез, которое может выдержать сварное соединение;
шире зона контакта в сварных точках, что дает хорошую прочность при корректном режиме сварки;
меньше риск отрыва поперечных стержней.

При этом по технологии для более толстой проволоки 3-4 мм нужны более высокие токи и давление, чтобы провар был достаточный.

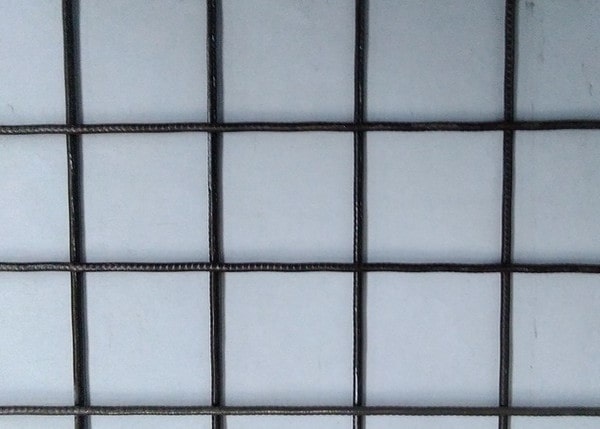

Свойства сварной сетки их зависимость от диаметра проволоки

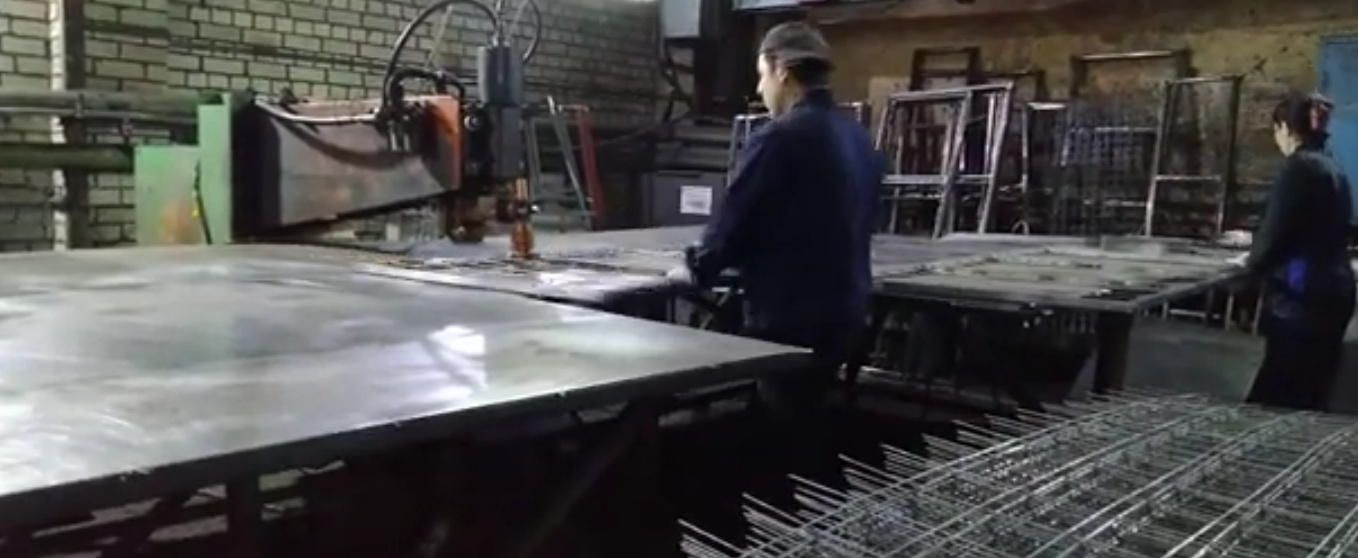

Станки автоматической точечной контактной сварки стабильно работают с проволокой толщиной 2 - 12 мм.

Диаметр и стойкость

Сетка надолго сохранит свой потенциальный ресурс, если параметры ее сечения не изменятся. Они могут уменьшиться из-за действия агрессивных химических соединений в среде, которые вызывают коррозию и сокращают расчетное сечения стержней.

Что дает увеличение толщины стержней?

Увеличивает коррозионный запас.
Уменьшает скорость значительного сокращения сечения.
Продлевает службу в агрессивных условиях.

Стойкость к коррозии

Коррозия снижает объем металла и эти потери измеряют в мм/год. Если тонкая проволока толщиной 3 мм корродирует и теряет 0,5 мм, то ее объем уменьшается на 30 %, это существенно.

Для стержня 8 мм такая же потеря снижает его объем на 12 %.

Отсюда видно, что большее сечение дает:

более долгий период до предельного состояния, после которого начинается разрушение;
устойчивость к точечным повреждениям поверхности;
незначительность локальной коррозии, особенно если есть антикоррозийное покрытие.

Диаметр стержней сетки и появление трещин

Чтобы элемент относился к железобетонным, его процент армирования должен быть расчетным. В среднем он равен 0,1 % - 0,3 %. В зависимости от нагрузок на элемент (балки, фундамент, плиты, опоры) процент армирования и его тип меняются. При расчетном проценте армирования:

увеличивается жесткость ж/бетонного элемента и его прочность;
снижается ширина раскрытия трещин.

Расчетный процент армирования находят при расчете бетонного элемента по двум предельным состояниям: на прочность и на раскрытие трещин. План такого расчета есть в СП 52/101.

По рассчитанному проценту армирования определяют толщину продольных и поперечных стержней и их шаг.

При бетонировании ж/бетонных конструкций, особенно несущих, правило: чем толще стержни, тем прочнее бетон, не работает.

Армирование с плотностью выше 0,3 % будет нерациональным, а с плотностью ниже 0,1 % не достигнет своего назначения.
