Чем отличаются сварные сетки с квадратными и прямоугольными ячейками

Отличия сварных сеток с квадратными и прямоугольными ячейками

Армирование сварными арматурными сетками это нормативный способ усиления ж/бетонных элементов, поэтому его применяют в гражданском, промышленном строительстве. При этом ячейки планируют квадратными и прямоугольными. Их геометрия определяет, как будет работать армирование под нагрузкой. Форма ячеек (квадрат, прямоугольник) соответствует условиям ГОСТ 23279/12, влияет на их механические свойства и то, где они будут работать.

Форма ячейки: принципиальные различия

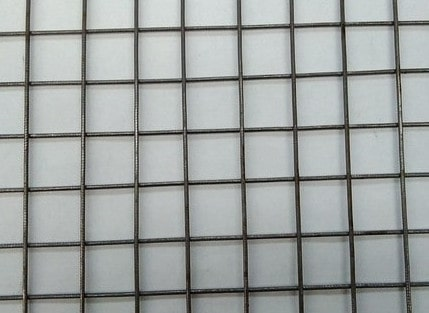

Квадрат

Отличается равным интервалом (шагом) между стержнями в обоих направлениях. Например, 50х50 мм или 150х150 мм. Равный интервал между стержнями создает равномерное распределение усилий в двух перпендикулярных плоскостях.

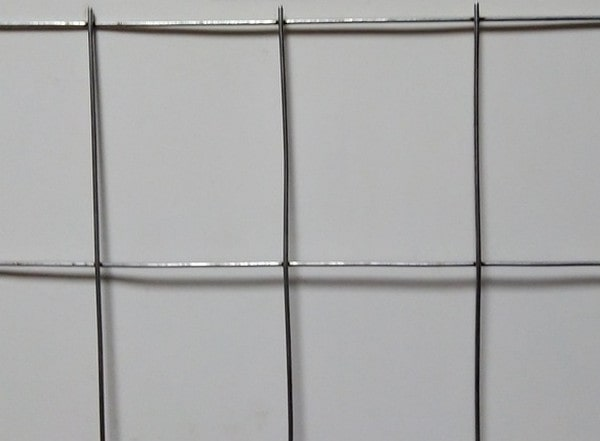

Прямоугольник.

Интервал между поперечными и продольными стержнями разный. Например, 70х50 мм, 100х200 мм. Сетчатая карта ориентирована на принятие нагрузок в основном с одного направления.

Зависимость механических свойств от формы ячейки

Свойства сетки, ее несущая способность, прочность, жесткость, упругость, деформативность зависят от интервала (шага) стержней. Если в разных направлениях шаг разный, то меняются и свойства сетки.

Несущая способность

• Квадратные формы равномерно распределяют нагрузки в двух направлениях по плоскости армирования сетчатой карты. Ее несущая способность равная по осям X и Y. Такое равномерное распределение усилий по двум перпендикулярным направлениям планируют при разнонаправленных векторах нагрузок. Это плитные железобетонные конструкции.
• Прямоугольные формы создают анизотропную работу сетчатого полотна. Она в разных направлениях начинает проявлять разные свойства (упругость, способность к деформации).

• По направлению меньшего шага, т.е. меньшей стороны ячеек, там где чаще расположены стержни - несущая способность сетчатого полотна больше;
• в направлении большего шага стержней - несущая способность ниже.

Какой вывод? Сеткой с прямоугольной формой можно создать концентрированное армирование под основные нагрузки, уменьшая шаг стержней. При этом в направлении меньших нагрузок снижается расход металла.

Прочность

На прочность сетчатой карты влияет:

• диаметр стержней или проволоки;
• предел текучести арматуры (класс проката);
• качество сварных соединений.

Эти свойства определяют общую прочность сетки, но на ее распределение по плоскости армирования влияет геометрия ячеек.

• Квадратные - прочность работает равномерно, не провоцируя концентрацию точечных напряжений.
• Прямоугольные - прочность можно перераспределить под восприятие напряжений, особенно при неравномерной нагрузке.

Жесткость

Это свойство сетчатая карта проявляет при ее деформации. Чем жестче карта, чем сильнее она сопротивляется деформации.

• Квадратные:

• при деформациях проявляется равная жесткость в обоих направлениях;
• стабильная работа в плитных железобетонных конструкциях;
• квадратная форма менее склонная к перекосам.

• Прямоугольные - вдоль стержней с меньшим шагом высокая жесткость;
• вдоль стержней с увеличенным шагом меньшая жесткость;
• при нагрузках превышающих расчетные возможна деформация по типу “параллелограмма”.

Упругость и деформативность

Эти свойства определяют, как сетка реагирует на усилия (растяжение, сжатие, изгиб) и как она возвращается к первоначальной форме.

При этом деформативность показывает, как может меняться форма сетчатой карты под механической нагрузкой плюс она связана с пластичностью сплава.

• Квадратные - сетка стабильно работает в упругой стадии, при этом деформации равномерны.
• Прямоугольные - стержни с увеличенным шагом проявляют повышенную гибкость. Монтируют там, где допустимы направленные деформации (стяжки, дорожки).

Технология производства

По условиям ГОСТ 23279/12:

• перекрестные соединения сваривают точечной контактной сваркой;
• в одном направлении устанавливают стержни равного диаметра. При это допускаются разные диаметры стержней в разных направлениях при условии отношения меньшего к большему от 0,25 (чаще для сеток с прямоугольными формами);
• геометрию ячеек точно выдерживают с установленными допусками, это влияет на расчетное восприятие нагрузок.

Сетки с прямоугольными ячейками технологически рациональнее, так как:

• допускают меньше поперечных стержней;
• уменьшают металлоемкость и в итоге весовую нагрузку;
• ускоряют выпуск при сохранении нужной расчетной несущей способности.

Где применяют

Сетки с квадратными ячейками

Устанавливают в ж/бетонных плитных конструкциях, в которых требуется равномерное распределение усилий. Так как усилия разнонаправленные, то чтобы их принять работа армирования должна быть одинаковая.

• Монолитные плитные фундаменты;
• плиты перекрытия;
• панели;
• дорожные покрытия;
• усиление стен при реконструкции.

Сетки с прямоугольными ячейками

Монтируют для усиления в конструкциях с преимущественным вектором нагрузок, которые направлены вдоль одной оси. В менее нагруженном направлении можно увеличить шаг, что уменьшит расход металла без потери несущей способности.

• Ленточные фундаментыы;
• бетонные полы;
• дорожные покрытия для спецтехники;
• балочные конструкции с преобладающим вектором нагрузок.

 Практические рекомендации по выбору

Сетки с квадратными ячейками устанавливают, если:

• разнонаправленная нагрузка;

• плитные конструкции.

Сетки с прямоугольными ячейками устанавливают, если

• нагрузка направленная;

• конструкции линейные или стяжки.

Выбор геометрии ячеек, их размер делают на основании расчетов по СП 63.13330.

Форма ячейки сварной сетки — это не только геометрический параметр, а инструмент управления механическими свойствами конструкции:

• Квадратная — равномерная прочность и жесткость;
• Прямоугольная — направленная работа, экономия материала, адаптация под конкретные нагрузки.

Правильно запланированная формы ячейки рационализирует расход металла, повышает надежность ж/бетонной конструкции и сохраняет соответствие нормативам.

Вывод, выбор между сварными сетками с квадратными и прямоугольными ячейками зависит от характера нагрузок и особенностей железобетонной конструкции. Квадратные ячейки обеспечивают равномерное распределение усилий и стабильную работу армирования в двух направлениях, тогда как прямоугольные позволяют адаптировать армирование под преобладающий вектор нагрузки и снизить расход металла. При проектировании важно учитывать требования ГОСТ 23279 и СП 63.13330, чтобы конструкция сохраняла расчетную прочность, жесткость и долговечность. Подобрать и купить сетку в Нижнем Новгороде можно напрямую у производителя с учетом требуемых параметров армирования.
