Армирование бетонного пола по грунту



Нужно ли использовать армирование стяжки бетонных полов? Да, обязательно, если рассчитываете сделать качественный бетонный пол, который будет служить долго. Обычно стяжку делают на мягком основании, это может быть пенополистирол, песок или керамзит, поэтому армирующая сетка важна. Она предотвращает и компенсирует деформации.

Цель армирующей сетки сохранить поверхность целым полотном на месте, чтобы ее куски не двигались под финишным слоем отделки. Этого будет достаточно, ведь конструкция пола по большому счету не является несущим объектом.

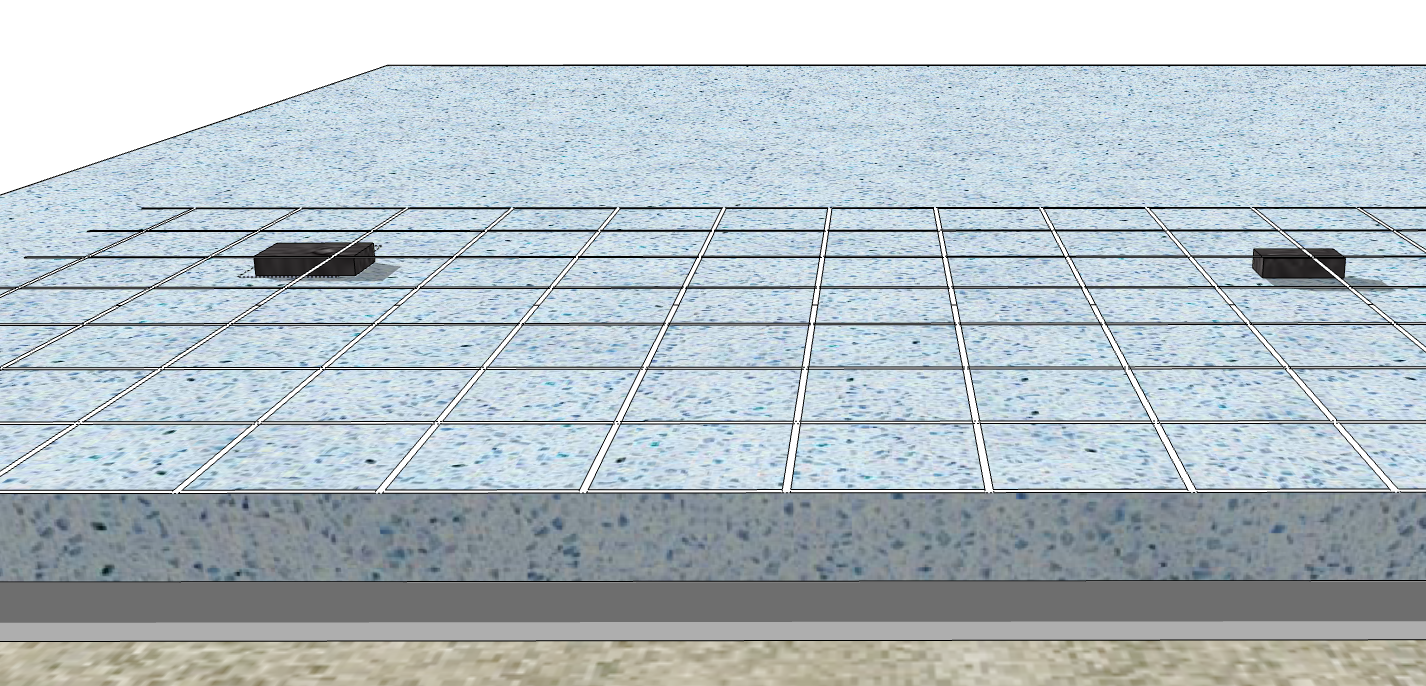

армирование бетонного слоя

Конструкция полов по грунту

Устройство полов по грунту можно представить на следующей схеме:

схема слоёв пола

Часто возникает вопрос, нужно ли на утрамбованный грунт под подстилающий слой бетона постелить полиэтиленовую пленку?

Такая пленка не дает уверенности в герметичности. Часто при демонтаже видно что между пленкой и бетоном появляется вода. Бетон чернеет, там образуются грибки и подстилающий слой будет работать в тяжелых условиях. Почему так происходит, откуда берется вода?

  1. В грунте всегда есть влага, особенно если уровень грунтовых вод высоко. Именно в месте, где соединяются грунт и бетон образуется точка росы, потому что бетон всегда более инерционный. В результате влажный воздух, попавший между пленкой и подстилающим слоем конденсируется, образуя воду.
  2. Слой бетона содержит воду. Для схватывания бетона достаточно 5-10% воды от его массы. Остальной жидкости деваться некуда, внизу пленка, наверху будет пароизоляция. Избыток жидкости будет постепенно конденсироваться между пленкой и бетоном.
  3. Если пленка повреждается или нарушен стык, то испаряющаяся из грунта влага добавляет количество воды под пленку.
  4. Перечисленные выше условия сокращают срок службы подстилающего слоя.

Если пленку под подстилающий слой не стелить, то со временем процент его влажности сравняется с процентом влажности грунта. Чем меньше процент влажности бетона, тем он лучше будет работать. Вывод: пленка под бетоном задерживает воду, создает ему тяжелые условия работы, а также становится причиной появления грибка.

Сетки для стяжки металлические

Если стяжка выполнена из цементного раствора, нужна металлическая сварная сетка 100х100мм 3мм, либо 100х100 4мм. Высота стяжки должна быть не менее 50мм. Пол по грунту с интенсивными нагрузками, например в гараже, нужно укрепить сеткой 50х50 мм диаметр 4 мм, высота слоя 100 мм.

сетка для армирования стяжки пола фото

Если для стяжки применяют мелкофракционный бетон, можно удешевить устройство пола, так как бетон дешевле цементного раствора. Тогда закладываем высоту бетона 60-70мм и стяжка получится прочной. В таком случае можно заказать сетку с крупными ячейками: 150мм и 200мм, это также выйдет дешевле.

Есть ли смысл в добавлении фибры? Да, пол по грунту получится прочней, но добавление фибры не отменит армировочную сетку.

Как армируют пол по грунту

Сетки раскладывают по поверхности теплоизоляции, соединяя нахлестом. Под них равномерно подкладывают подставки:

  • высотой 1,5-2 см, если толщина 50 см;
  • высотой 2-3 см, если толщина слоя 60-70 см.

Это может быть маячковый профиль, соответствующей высоты. Иногда, чтобы приподнять крепление, используют цементный раствор. Это делается для того, чтобы металл был внутри слоя раствора.

Нужно ли армосетку крепить анкерами через всю конструкцию к бетонному основанию? Конечно нет, так как нарушается тепло- и гидроизоляция. В этом не никакого смысла, тем более, что масса цементного слоя и финишной отделки крепко фиксируют нижние слои. Цель маячковых профилей или подставок удержать сетку на проектных отметках до заливки раствора, чтобы она оказалась внутри него.

сетка на утеплителе фото

Крепежные элементы не должны быть связаны с арматурой стен, лестниц, цоколя - ни с чем. Иногда конструкцию такой стяжки называют плавающей, так как ее укрепление не связано ни с чем. В противном случае при неминуемой естественной усадке более тяжелые и массивные элементы дома подействуют на нее и повредят.

Внутренние стены, перегородки, не должны опираться на армированную стяжку, у них должен быть свой фундамент.

Последовательность устройства полов

схема слоев пола в разрезе

  1. Выкапываем и убираем верхний слой грунта. Оставшийся грунт утрамбовываем.
  2. Выполняем обратную засыпку, используя песок и щебень. Уплотняем каждый слой по 20 см, поливая их водой. Чем лучше будет утрамбована обратная засыпка, тем меньше вероятности проседания насыпи. Если засыпка полметра и больше, то это будет дорого. Можно на дно вырытого котлована разместить строительные отходы, битый бетон и раствор.
  3. На уплотненное песчаное и щебеночное основание укладывается подстилающий слой бетона, толщиной 100-150 мм. Хотя согласно СП 29.13330.2011 для жилых помещений эта величина составляет 80 мм, лучше увеличить ее до 100-150 мм, тогда основание будет более прочным.
  4. Бетон при укладке должен иметь скругление к стене. На это скругление опирается пароизоляция, когда ее край будет примыкать к стене и подниматься вплоть до финишного покрытия. Если этого не сделать, увеличивается вероятность случайного повреждения мембраны пароизоляции.
  5. Укладываем пароизоляцию. Это делается обязательно. Дело в том, что влажность, которая находится в грунте, всегда стремится выйти вверх в виде пара. Это естественный и постоянный процесс. Пар будет подниматься и проникать в теплоизоляцию и финишное покрытие и наносить им ущерб. Влажность и сырость поднимутся по стенам, внизу их будет постоянно мокро и заводиться плесень. Поэтому наносится слой пароизоляции. Ее виды:
    • полиэтиленовая или полипропиленовая пленки;
    • мембрана пленочная;
    • жидкая резина;
    • рубероидные наплавляемые материалы:
    • пенетрирующие смеси.
      Стыки пароизоляции герметично соединяются между собой.
      гидроизоляция пола перед укладкой утеплителя фото
  6. По периметру помещения по стене устанавливают демпферную ленту. Ее изготавливают из вспененного полиэтилена, она гасит расширения всей конструкции, также уплотняет зазор между утеплителем и стеной.
  7. Далее укладывают теплоизоляцию. Ее не нужно приклеивать или прикручивать саморезами, так как вес, который ляжет сверху, плотно прижмет ее. В качестве теплоизоляции используется плотная минеральная вата, а еще лучше экструзионный пенополистирол, толщина 50 мм. Нужно ли укладывать пенополистирол полосой по стене внизу по периметру помещения? Если снаружи дома стоит высокий утепленный цоколь, то скорее всего нет. Но, если есть мостик холода, то придется положить полоску утеплителя по периметру.
  8. Укладываем армировку по маякам.
  9. Трубы отопления и водопроводные для теплых полов необходимо утеплить мерилоном. Эти трубы, нагреваясь и охлаждаясь, играют в диаметре, увеличиваясь и сужаясь, что приведет к растрескиванию раствора вокруг них. Мерилон сильно увеличит диаметр трубы, и поведет к увеличению высоты стяжки. Чтобы не увеличивать ее высоту, поверх труб, уложенных в мерилон, набрасывают 2 слоя штукатурной металлической сетки, самой тонкой 10х10 мм. Не стоит ее укладывать сплошным настилом, а только над водопроводными и отопительными трубами.
  10. Укладываем стяжку из цементного раствора или мелкофракционного бетона.

Тепло- и гидроизоляция бетонного пола под грунт

В качестве утепления долгое время использовался пенополистирол. Этот материал выпускался разных видов, с большей и меньшей плотностью.

Новый вид полистирола это экструзионный пенополистирол. В чем его преимущества? Он намного прочнее, его тепло- и гидроизоляционные свойства выше. Поэтому в доме, утепленном экструзионным пенополистиролом, тщательно подходят к устройству вентиляции.

Эти плиты сами по себе являются гидроизолирующим слоем, а вместе с рубероидным материалом отлично изолируют от влаги и пара. Экструзионный пенополистирол по краям имеют выемки, что позволяет при укладке складывать их одна в одну, создавая однородный слой.

Такой утеплитель необходим, если в помещении будет много влаги и пара. Например помещение над подвалом, гаражом, ванна, сауна.

Перед его укладкой бетонную подготовку следует покрыть битумной грунтовкой.
