Сравнение механических характеристик сеток с шагом ячеек 50 мм и 100 мм

Основной параметр арматурной сетки ее размер ячеек. Эту характеристику учитывают в расчетах перед армированием бетонных частей. Чаще других применяют размер ячеек 50х50 и 100х100 мм. Разница в их длине и ширине 50 мм и это влияет на характеристики прочности сетки, распространение нагрузок и то, где их будут применять.

Сетка сварная с шагом 10x10 см

Отличия в конструкции

• Сетка с ячейкой 50?50 мм. Для сваривания такой конструкции нужно в 2 раза больше продольных и поперечных стержней на единицу площади. Это увеличивает процент содержания армирования, вес железобетонного элемента и его жесткость.
• Сетка с ячейкой 100?100 мм имеет вдвое меньше стержней, а значит меньше сварных соединений на туже площадь. Это уменьшает расход стали, вес, но при этом снижается прочность, жесткость. То есть у железобетонного элемента будет снижена несущая способность.


Механические характеристики

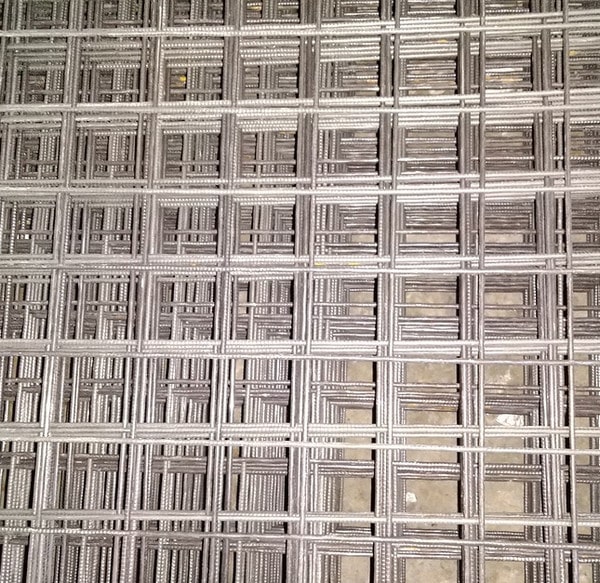

Применение сеток с ячейками 50х50

Сетки с ячейкой 50?50 мм применяют для армирования бетонных элементов, где нужна высокая прочность, жесткость, минимальная деформация и равномерное распределение действующих сил. Шаг стержней 50х50 мм достаточно частый, армирование работает жестко и хорошо связывает бетон или кладочный раствор.

Бетонные конструкции

• Бетонные полы в промышленных цехах, наливные полы, плиты перекрытий.
• Дорожные покрытия дорог, стоянок для спецтехники. Бетонные дорожные покрытия с небольшой толщиной.
• Бетонные лестничные марши, отмостки вокруг дома, площадки, локальную нагрузку с которых нужно равномерно распределить.
• Тонкостенные накопители, бассейны, колодцы.

Армирование стеновых панелей и кладки

• Армирование горизонтальных швов каменной кладки (кирпич, блоки).
• Бетонные панели для стен и перегородок небольшой толщины.

Мелкие железобетонные элементы

• Бордюры, тротуарная плитка, бетонные малые архитектурные формы.

Фундаменты небольших бетонных сооружений

• Подпорные стенки, пандусы, площадки подъездов (крылец).

Отделочные работы

• Армирование штукатурного слоя на упругом основании: ячеистый бетон, утеплитель.

Облицовочные работы

• Для армирования клеевого состава при облицовке стен тяжелыми плитами (керамогранит, фасадные панели).

Сетка 50х50 мм дает высокую плотность армирования при небольшой толщине бетона, она равномерно рассредотачивает нагрузки.


Применение сетки с ячейками 100х100 мм

Армируют бетонные конструкции большой толщины. При этом частота армирования конструкции меньше, но ее прочность компенсирует толщина бетона. Прочность получается достаточной при экономии металла, что уменьшает себестоимость железобетонного элемента.


Бетонные конструкции

• Плитные, ленточные фундаменты.
• Плиты перекрытий, стеновые панели.
• Бетонные полы большой толщины.
• Сваи.
• Блоки для мостов, опорных фундаментов.

Дорожное строительство

Армирование:

• бетонного покрытия дорог, стоянок, подъездов;
• дорожных и тротуарных плит.

Каменная кладка

Армирование:

• кладки из крупногабаритных блоков;
• клеящего раствора при облицовке тяжелыми плитами;
• покрытия бетонных сооружений при толщине более 150 мм (тоннельные своды, стенки бассейнов, колодцев, резервуаров).

Сравнение арматурных сеток 50x50 мм и 100x100 мм

У сетки с ячейками 50х50 мм на сварных соединениях концентрируется меньшее напряжение, так как таких сварных точек больше и силы влияния рассредоточены чаще. Но по технологии на большее число сварных точек уходит больше времени. Производительность выпуска сетки 100х100 мм выше, но при точечных нагрузках есть риск их неравномерного распределения.

Какую сетку выбрать?

Монтаж сетки с ячейками 50х50 мм дает бетонному элементу более высокую жесткость, прочность, стабильное рассредоточение нагрузок, но на их выпуск идет больше металла.

Сетки с ячейками 100х100 мм более рациональные в производстве и монтаже, но при этом они дают меньшую жесткость, прочность бетонному элементу. Их устанавливают в тяжелых, равномерно нагруженных конструкциях.

В итоге размер ячейки обуславливается соотношением между нужными характеристиками прочности, жесткости и экономической эффективностью. Чем мельче ячейки, тем выше прочность, жесткость и цена.
