Размер ячейки сварной сетки и его влияние на применение сеток в строительстве

10.07.2026

Сварные арматурные сетки чаще других металлических конструкций применяют в строительстве для армирования ж/бетонных элементов. То как они будут работать с нагрузками зависит от диаметра стержневой арматуры (проволоки) и от размера ячеек. Геометрические размеры сетки обуславливают распределение нагрузок в ж/бетонном элементе, его трещиностойкость, изгибную жесткость армирующей конструкции и рациональность армирования.

Условия к сварным арматурным сетчатым плоским картам и рулонным полотнам есть в ГОСТ 23279-12, а принципы армирования для расчета ж/бетонных частей в СНиП 52-01-03.

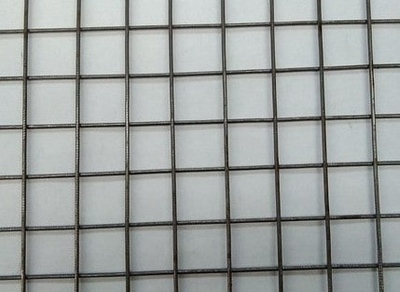

Что составляет размер ячейки сетки

Это длина шага (расстояние) между продольными и поперечными стержнями. В строительстве часто планируют сетки с ячейками в форме квадрата с размерами:

• 50х50 мм;
• 100х100 мм;
• 150х150 мм;
• 200х200 мм.

И в форме прямоугольника:

• 50х70 мм;
• 50х100 мм;
• 100х20 мм.

ГОСТ 23279 рекомендует подбирать шаг между стержнями в зависимости от назначения ж/бетонного элемента, расчетного процента армирования в зависимости от нагрузок.

Влияние размера ячейки на прочность армирования

Чем мельче ячейки, тем больше стержней в площади поперечного сечения ж/бетонного элемента. Соответственно больше общая площадь сечений распределенной арматуры в элементе, которая будет принимать напряжения.

Поэтому при уменьшении расстояния между проволоками растет плотность армирования элемента, а значит растет и его прочность.

Например, сетчатая карта из проволоки 4 мм:

Размер	Кол-во проволок на 1 метр
50х50	20
100х100	10
150х150	6,5
200х200	5

Чем меньше шаг между проволоками, тем равномернее бетон принимает напряжения при растяжении. Это особенно много значит для тонких бетонных элементов, где нужно ограничить образование усадочных и температурных трещин.

Мелкоячеистая сетка более равномерно распределяет напряжения от нагрузок, уменьшает раскрытие трещин и образование новых. При увеличении размера ячеек участок для концентрации напряжений становится больше, это ведет к образованию более широких трещин.

Влияние размера ячейки на изгибную жесткость

Изгибную жесткость армированного элемента создают диаметры стержней и их шаг. При уменьшении шага стержней:

• более равномерно распределяются напряжения;
• уменьшаются деформации между стержнями;
• растет устойчивость к изгибу;
• уменьшается раскрытие трещин.

Такой эффект особенно заметен в тонких элементах: плитах, панелях, полах, дорожных покрытиях.

Однако на изгибную жесткость отдельного стержня влияет его диаметр. Ее характеризует момент инерции поперечного сечения, он показывает его способность сопротивляться изгибу или кручению. Но для сетки как пространственной системы стержней основное значение имеет их число в площади поперечного сечения ж/бетонного элемента. При этом число стержней определяют их шагом.

Поэтому сетка 100*100 мм из проволоки d 5 мм зачастую работает более равномерно в ж/бетоне, чем 200*200 мм из такой же проволоки.

Влияние размера ячейки на несущую способность

Несущую способность ж/бетонного элемента определяет объединенная работа бетона и армирования.

При более мелкой ячейке:

• увеличивается процент армирования сечения элемента;
• растет способность принимать более высокие растягивающие усилия;
• нагрузки распределяются ровно;
• снижается вероятность локального разрушения бетона.

Шаг стержней планируют на основании проектного процента армирования (СНиП 63.13330 п.10.3.6) и на основании расчетных нагрузок на ж/бетонный элемент для его рациональной работы.

Чрезмерное уменьшение шага стержней экономически не оправдано, так как это увеличивает трудоемкость работ и цену армирования.

Применение сеток с разными размерами ячеек

50*50 мм

Сетчатые карты или полотна с таким шагом устанавливают там, где нужна высокая плотность армирования и более ровное распределение напряжений.

Где устанавливают:

• тонкие стяжки пола;
• полы в цехах;
• армирование тонких элементов;

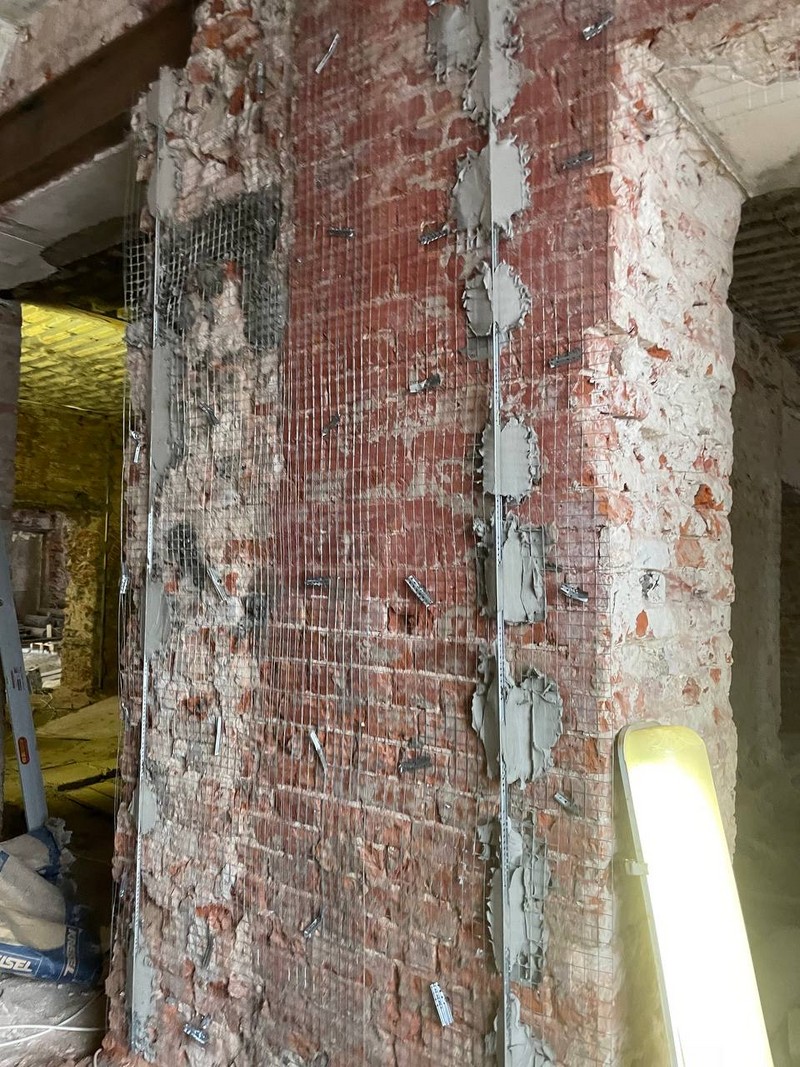

• усиление кладочных швов;
• штукатурные системы с усиленной прочности;
• армирование участков с высокими локальными нагрузками.

Мелкий шаг продольных и поперечных проволок сдерживает появление усадочных трещин и образует высокую жесткость армирования.

100*100 мм

Сетчатые карты, которые применяют чаще всего.

Где устанавливают:

• монолитные плиты, панели;
• каркасы фундаментов малоэтажных домов;
• железобетонные площадки;
• дорожки и отмостки;
• бетонные полы.

Такой размер дает хороший баланс между прочностью, расходом металла и ценой.

150*150 мм

 Устанавливают в ж/бетонных элементах со средними нагрузками:

• фундаментные плиты частных домов;
• подпорные стенки;
• бетонные площадки;
• дорожные покрытия невысокой интенсивности.

С этим размером можно снизить металлоемкость без существенного ухудшения рабочих характеристик.

200*200 мм

Применяется в массивных конструкциях:

• фундаментных плитах большой толщины;
• крупных железобетонных элементах;
• дорожных покрытиях;
• конструкциях с большой толщиной бетонного слоя.

Большие ячейки уменьшают расход металла и его цену, однако требует монтажа стержней большего диаметра для сохранения расчетной несущей способности.

Влияние размера ячейки на технологию бетонирования

Шаг между проволоками влияет на прочность конструкции, но при этом от него зависит качество укладки бетонной смеси. Он определяет, насколько легко бетонная смесь заполнит пространство под сеткой и вокруг стержней, и задает условия к самому бетону.

При слишком маленьком шаге возникают риски:

• затрудненного прохода крупного заполнителя. Размер щебня не должен превышать ? расстояния между проволоками, чтобы не возник “затор”;
• образования пустот;
• ухудшения уплотнения бетона из-за затрудненной работы глубинного вибратора, так как частые проволоки мешают погружению наконечника;
• снижения защитного слоя арматуры. Мелкая сетчатая карта из большого диаметра занимает много объема, и нужно контролировать, чтобы нижний защитная прослойка бетона был достаточной толщины.

Поэтому при проектировании ж/бетонных элементов ячейки планируют с учетом фракции заполнителя, толщины элемента и способа бетонирования.

СНиП 52-01-03 устанавливает условия для качественного заполнения опалубки бетоном и надежного сцепления арматуры с бетоном.

Экономический результат выбора размера ячейки

Что составляет цену сетки? Она определяется расходом металла, диаметром проволок (стержней), трудозатратами и видом защитного покрытия.

Чем меньше шаг, тем больше:

• сварных соединений;
• расход проволоки или арматуры;
• масса;
• цена производства.

То есть установка сетки с минимально возможным шагом не всегда оправданное решение. Более рационально планировать шаг стержней на основе проектного процента армирования и расчетных нагрузок.

Размер ячейки это один из основных параметров сварной арматурной сетки. Уменьшение шага между стержнями повышает трещиностойкость, ровнее распределяет нагрузки и обуславливает более эффективную работу железобетонной конструкции. Увеличение шага между проволоками снижает металлоемкость и цену армирования, однако требует более тщательного планирования диаметра арматуры.

ГОСТ 23279-2012 и положения СНиП 63.13330 рекомендуют планировать шаг стержней на основании расчетных нагрузок, условий работы конструкции, технологии бетонирования и требований к надежности объекта. Правильная планировка геометрии сетки (расстояния между продольными и поперечными проволоками) создает необходимую несущую способность конструкции при рациональных расходах материалов.
